विद्युत प्रसारण लाइन के लिए दृश्य चेतावनी विमान चेतावनी क्षेत्र
A marking sphere should be of one color such as aviation orange, white and red. एक अंकन क्षेत्र एक रंग का होना चाहिए जैसे कि विमानन नारंगी, सफेद और लाल। Generally, the marking spheres are placed on the high pressure line. आम तौर पर, अंकन क्षेत्रों को उच्च दबाव रेखा पर रखा जाता है। Where there is more than one line at the highest level, white and red, or white and orange spheres should be displayed alternately. जहाँ उच्चतम स्तर पर एक से अधिक रेखाएँ होती हैं, वहाँ सफ़ेद और लाल, या सफेद और नारंगी गोले को वैकल्पिक रूप से प्रदर्शित किया जाना चाहिए। This alternating color scheme provides the most conspicuity against all background. यह वैकल्पिक रंग योजना सभी पृष्ठभूमि के खिलाफ सबसे अधिक विशिष्टता प्रदान करती है।
विवरण तालिका:AH-AW-S एयरक्राफ्ट वॉर्निंग Sphere.pdf
उत्पाद व्यवहार्यता
उच्च-वृद्धि वाली संचरण लाइनों, ट्रांसमिशन केबल, नदी-पार संचरण लाइनों के लिए उपयोग किया जाता है।
स्थापित करने की प्रक्रिया
1।एलर्जिंग बॉल पर माउंट पॉइंट पर, 1000-1200 मिमी लंबे समय तक केबल प्रोटेक्टिंग बार राउंड केबल्स को लपेटें, साथ ही बॉल की सतह से परे 200-300 मिमी तक फैले हुए प्रोटेक्टिंग बार के दो छोर।
2. प्लास्टिक के तारों को ठीक करें जो केबलों पर गेंद के निचले गोलार्ध पर लगे होते हैं और उन्हें मोड़ते हैं।
3. Combine the lower hemisphere with the upper hemisphere according to module codes. 3. मॉड्यूल कोड के अनुसार ऊपरी गोलार्ध के साथ निचले गोलार्ध को मिलाएं। Turn the hemisphere during the assembly and make sure two hemispheres are joined into position . विधानसभा के दौरान गोलार्द्ध को चालू करें और सुनिश्चित करें कि दो गोलार्ध स्थिति में शामिल हो गए हैं।
4. Insert stainless steel bolt(M12*35) and then put flat washers and spring washers around each bolt. 4. स्टेनलेस स्टील बोल्ट (M12 * 35) डालें और फिर प्रत्येक बोल्ट के चारों ओर फ्लैट वाशर और स्प्रिंग वाशर लगाएं। Tighten each nut at last. प्रत्येक अखरोट को अंत में कस लें।
पैकेजिंग और प्रसव के समय
पैकेजिंग: कागज दफ़्ती के साथ प्लास्टिक बैग।
डिलिवरी: भुगतान के बाद 2-30 दिनों में।
उत्पाद विवरण
विवरण | पैरामीटर |
अनुपालन | आईसीएओ (एयरोड्रोमेस अनुलग्नक 14) |
व्यास की लंबाई | Φ600mm |
उपलब्ध रंग | नारंगी, लाल, सफेद आदि। |
सामग्री | फाइबर ग्लास प्रबलित पॉलिएस्टर राल |
फाइबर ग्लास की विशेषता | -टेंसिल स्ट्रेंथT128Mpa -बलिंग ताकत≥230Mpa तापमान प्रतिरोधी: 40 ℃ ℃ 90 ℃ |
बन्धन का टुकड़ा | एल्यूमीनियम सामग्री, एम 10 35 से, एम 10 40 से |
कुल भार | 6.3Kg |
आयाम ड्राइंग

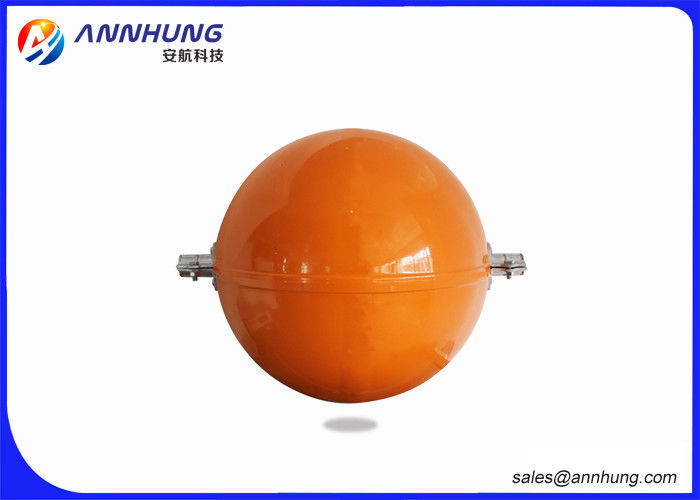

उत्पाद की तस्वीर
