रेड ग्रीन व्हाइट चैपी हेलीपैड एलईडी लाइट्स एप्रोच पाथ इंडिकेटर

लाल हरा सफ़ेद CHAPI हेलीपैड LED लाइट्स अप्रोच पाथ इंडिकेटर

एएच-एचपी-चैपी एलईडी चापी हेलीपोर्ट पहुंच पथ संकेतक

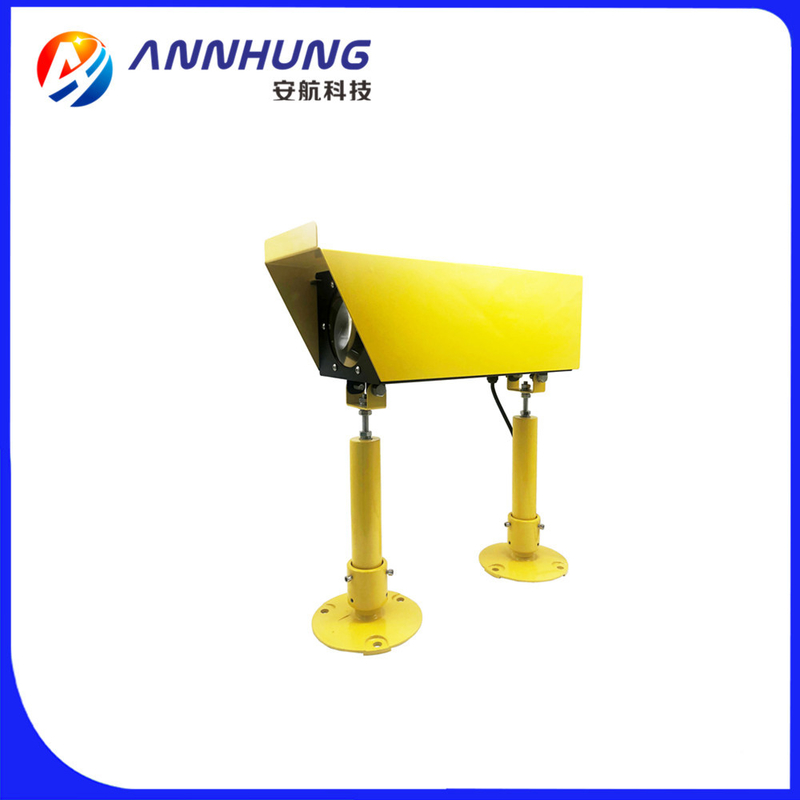

LED CHAPI हेलीपोर्ट एप्रोच पाथ इंडिकेटर (CHAPI) हेलीपैड के अंतिम दृष्टिकोण पर पायलट को सुरक्षित और सटीक ग्लाइड स्लोप प्रदान करने के लिए LED तकनीक का उपयोग करता है।दो LED CHAPI लाइट हाउसिंग असेंबली (LHAs) का एक सेट पायलट द्वारा सफेद, हरे और लाल रंग के संयोजन में देखा जाता है जो बहुत अधिक, बहुत कम या 6° ± 0°15' ग्लाइड ढलान के भीतर का रास्ता दर्शाता है।

CHAPI के लिए सौर ऊर्जा प्रणाली वैकल्पिक है।

CHAPI दृश्य संकेत:

अनुपालन

आईसीएओ अनुलग्नक 14 खंड I छठा संस्करण दिनांक 2013 खंड, 5.3.5.28 - 5.3.5.40, चित्र A2-23 परिशिष्ट 1, 2.1.1

FAA AC 150/5390-2B हेलीपोर्ट डिज़ाइन गाइड

विशेषताएँ

विद्युतीय

बिजली की खपत और रखरखाव को बचाने वाले प्रकाश स्रोत के रूप में एलईडी, समकक्ष गरमागरम प्रकाश की तुलना में 95% कम बिजली

बिजली की आपूर्ति एसी (110, 240VAC), DC48V या अन्य में उपलब्ध है

भौतिक

अभिसरण प्रकाश के लिए अद्वितीय डिज़ाइन किए गए पॉली कार्बोनेट लेंस और संक्षारण प्रतिरोध और यूवी सुरक्षा भी प्रदान करते हैं।

यूवी संरक्षण पाउडर लेपित चमकीले पीले रंग का आधार बेहतर दृश्यता बनाता है

आवास सामग्री स्टेनलेस स्टील है जिसमें मजबूत संक्षारण प्रतिरोध, शॉक और कंपन सुरक्षा है

नाजुक युग्मन हेलीकाप्टरों को द्वितीयक क्षति को प्रभावी ढंग से कम करता है

वैकल्पिक

क्लेनामिटर

ग्राउंड रिमोट कंट्रोल के लिए VHF पायलट

सौर ऊर्जा प्रणाली

वायरलेस रिमोट कंट्रोल

आवेदन

स्थायी, अस्थायी, आपातकालीन हेलीपैड/हवाई अड्डा/हेलीडेक

अपतटीय / तटवर्ती उपयोग
